Слоттед Пипе

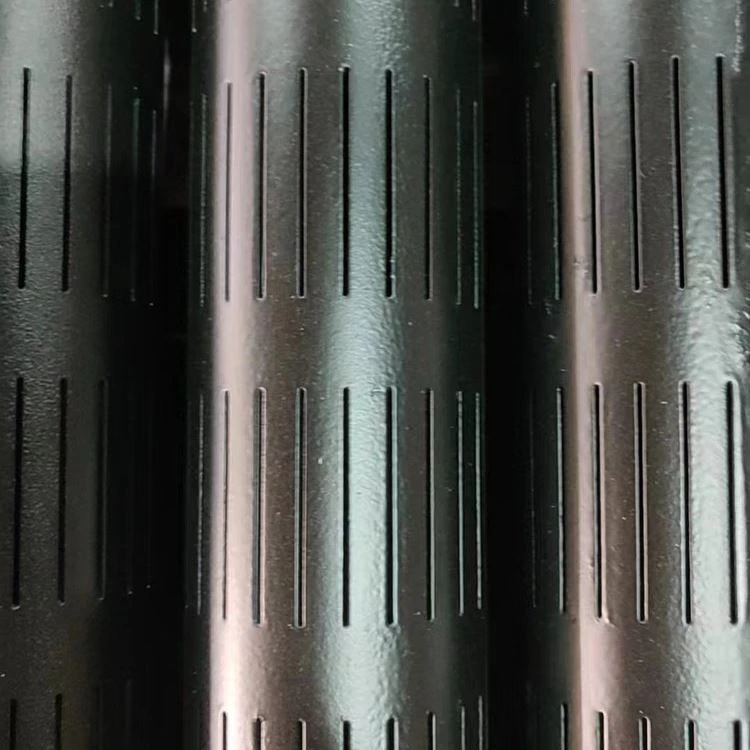

Слоттед пипеје челична цев са прецизним-изрезаним отворима распоређеним дуж тела цеви како би се омогућио контролисан проток течности, а да се у систем спречи улазак нежељених чврстих материја. Широко се користи у бунарима за воду, системима за одводњавање, опреми за филтрирање, пројектима за одводњавање и одабраним апликацијама за нафту и гас.

За разлику од стандардних цеви, цеви са прорезима су пројектоване према специфичним захтевима протока. Ширина утора, узорак прореза, однос отворених површина и материјал основне цеви могу се прилагодити како би се постигле жељене перформансе филтрације и чврстоћа структуре.

Са великим искуством у извозу који опслужујемо глобалне индустријске купце, ми обезбеђујемо цеви са прорезима произведене према нацртима купаца или спецификацијама пројекта, помажући ЕПЦ извођачима, дистрибутерима и крајњим корисницима да смање трошкове одржавања и побољшају ефикасност система.

Обезбедите свој распоред завршетка – одмах закључајте велепродајне цене за АПИ облоге са прорезима.

Табела са спецификацијама цеви са прорезима

Ови параметри дефинишу способност филтрације и структурни интегритет цеви.

Доступни стандарди базних цеви

Прорезни део се обрађује од квалификованих основних цеви. У зависности од захтева пројекта, могу се испоручити следећи стандарди:

Напомена:Применљиви стандард зависи од изабраног основног материјала и апликације крајње{0}}употребе.

Табела величине цеви са прорезима

Цеви са прорезима се обично производе користећи АПИ кућиште као основну цев. Испод су уобичајене спецификације спољашњег пречника (ОД).

Врсте цеви са прорезима

По профилу слота:

Равни слотови:Ширина је уједначена од спољашњости ка унутрашњости. Најисплативији{1}}, погодан за окружења са грубим песком.

Кеистоне/В-облик слотови:Шири изнутра него споља; има својства{0}}самочишћења за спречавање зачепљења.

По обрасцу слота:

Шаблон:Слотови су померени преко суседних редова. Ово јенајвише се препоручујеобразац за одржавање максималне чврстоће цеви.

Паралелни образац:Прорези су поравнати у уздужним редовима; једноставније за производњу.

Образац банде:Прорези су груписани у групе дуж тела цеви.

Карактеристике цеви са прорезима

Висока механичка чврстоћа:Пошто су прорези урезани у чврсто тело цеви, цев задржава већину свог првобитног затезног, компресивног и торзионог капацитета.

Ласерска прецизност:ЦНЦ ласерско сечење обезбеђује глатке ивице, без ивица и минималне толеранције димензија (±0,05 мм).

Дизајн за самочишћење:Кеистоне (трапезоидни) профил утора спречава да се зрнца песка налегну, смањујући ризик од зачепљења.

Исплативост{0}:У поређењу са жицом{0}}пакованим екранима, цена производње је знатно нижа, што га чини економичним избором за-примену у великим размерама.

Прилагођавање:Ширина прореза, дужина и густина шаре могу се прилагодити на основу дистрибуције величине честица песка у формацији.

Примене цеви са прорезима

Контрола песка нафте и гаса:Користи се у бушотинама ниског{0}}притиска или средњег{1}}производња како би се спречило да песак из формације оштети пумпе у бушотинама.

Завршетак хоризонталног бунара:Због своје велике механичке чврстоће, идеалан је за примену у хоризонталним{0}}секцијама великог домета.

Вађење бунара:Делује као филтер у пројектима подземних вода како би се осигурало да се пумпе не истроше песком и пијеском.

Геотермални развој:Филтрира нечистоће и честице стена из високо{0}температурних флуида у геотермалним бушотинама.

Термални опоравак (САГД):Може да издржи високе{0}температуре и{1}}окружења са високим притиском.

Процес производње прорезних цеви

1. Верификација сировина.
2. Провера димензија базне цеви.
3. Прецизно сечење прореза према одобреним цртежима.
4. Скидање ивица и површинска обрада.
5. Верификација димензија.
6. Завршни преглед и документација.
7. Паковање и отпрема.

Осигурање и инспекција квалитета цеви са прорезима

Доследност квалитета је критична за перформансе филтрације и радни век.

Наше могућности инспекције могу укључивати:

• Провера сертификата о сировинама.
• Анализа хемијског састава.
• Провера димензија.
• Мерење ширине прореза и размака.
• Визуелни преглед.
• Позитивна идентификација материјала (ПМИ) када је то потребно.
• Ултразвучно тестирање (УТ) за применљиве пројекте.
• Хидростатичко испитивање по захтеву купаца.
• Инспекција{0}}треће стране од стране СГС, БВ, ТУВ или других именованих агенција.

Обим инспекције се може прилагодити према спецификацијама пројекта.

Паковање и испорука цеви са прорезима

Стандардно извозно паковање

• Челични снопови са тракама за подизање.
• Водоотпорна амбалажа.
• Дрвене кутије за мале количине.
• Завршите заштиту када је потребно.

Услови испоруке

• ЕКСВ
• ФОБ
• ЦФР
• ЦИФ
• ДДП

Време испоруке

Стандардне величине се обично испоручују унутар2–4 недеље, док прилагођени производи зависе од конфигурације слота, количине и захтева за инспекцију.

Зашто радити са нама?

Разумемо да купци у иностранству не купују само цеви-већ управљају распоредом пројеката, ризицима квалитета и трошковима набавке.

Наш тим подржава клијенте кроз:

• Техничке консултације пре наручивања.
• Препоруке за избор материјала.
• Преглед цртежа и процена производности.
• Координација инспекције.
• Припрема извозне документације.
• Глобална логистичка подршка.
• Одговарајућа услуга након{0}}продаје.

Овај приступ је помогао дистрибутерима, ЕПЦ извођачима, компанијама за бушење и индустријским крајњим корисницима да набављају цеви са прорезима са већим самопоуздањем и смањеним ризиком набавке.

Фабрика прорезних цеви

Опрема за испитивање прорезних цеви

Цертификат за прорезну цев

ФАК

Која испитивања се врше на цеви са прорезима да би се обезбедио квалитет?

Екрани са прорезима морају да прођу следеће кључне тестове квалитета пре фабричког пуштања у продају и инсталирања како би се обезбедиле поуздане перформансе:
ЦЦТВ ендоскопска инспекција: Прегледајте уторе да ли су уједначени и проверите да ли има неравнина, блокада или пукотина.
Инспекција димензија и толеранција: Уверите се да ширина утора, размак и друге димензије задовољавају спецификације дизајна, са толеранцијама које се обично контролишу унутар ±0,05 мм.
Испитивање притиска: Проверите интегритет заптивања цеви и отпорност на оштећења под високим притиском.
Испитивање материјала: Потврдите усаглашеност материјала кроз металографску анализу, анализу тврдоће и састава, обезбеђујући довољну чврстоћу и отпорност на корозију.
Инспекција премаза против корозије: Користите електрични детектор празних варница да процените интегритет премаза и спречите рупице или оштећења.

Који су различити облици и узорци утора у Слоттед Пипе?

Облик прореза и распоред сита са прорезима су прилагођени према инжењерским захтевима како би се уравнотежила пропустљивост течности и чврстоћа структуре.
Уобичајени облици:
Правоугаони прорез: Најчешће се користи, обезбеђује добро искључење песка и велику површину протока.
Трапезни прорез: Ужи изнутра и шири споља, или обрнуто, мање склон зачепљењу, погодан за окружења са високим-песком-садржаја.
Прорез у облику слова В-: води конвергенцију течности, побољшавајући ефикасност дотока у хоризонталним бунарима.
Спирални прорез: Промовише ротацију течности, побољшавајући стабилност контроле песка.
Уобичајени аранжмани:
Аксијално паралелно: распоређено линеарно дуж осе цеви, погодно за вертикалне бунаре, ниске цене.
Спирални распоред: распоређен спирално, обезбеђује уједначену дистрибуцију напрезања, погодан за хоризонталне и веома девијантне бунаре.
Постепени распоред: више редова су помакнути један од другог, избегава концентрацију напрезања, побољшава чврстоћу на притисак.
